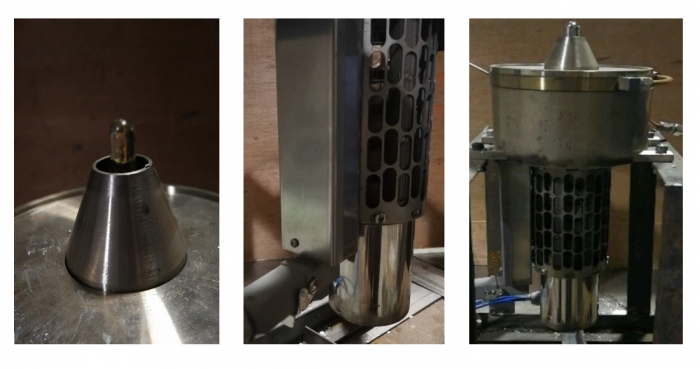

ZXD-18电磁泵锡炉
(选择性波峰焊机专用)

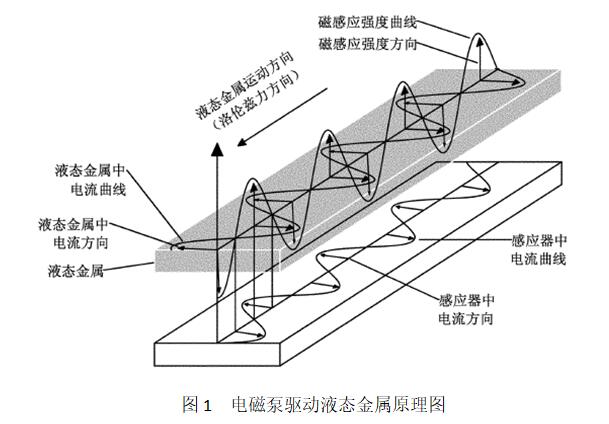

西安中科麦特电子技术设备有限公司研发生产三相异步感应式电磁泵波峰焊机已有20多年的历史,三相异步感应式电磁泵的原理是利用三相电源相互差120°相位差,在空间分布,构成各自磁场,其合成磁场,是一个前进磁场中切割磁力线,感应电流,形成前进的电磁力。电磁泵驱动液态金属原理如图1所示。
近期针对选择性波峰焊机配套开发出了ZXD-18电磁泵锡炉,ZXD-18电磁泵锡炉具有如下特点:
1)体积小、重量轻
2)锡容量小,便以移动
3)焊接点对点
4)波峰喷口可以更换
5)波峰高度可调、稳定好
6)密封性好,便于氮气有效的利用,
7)密封盖可以单独打开,便于清理锡渣。
ZXD-18电磁泵锡炉技术参数
序号
|
名称
|
参数
|
1
|
锡嘴规格(内径)
|
3mm、4mm、6mm、8mm、10mm
|
2
|
锡炉容量
|
8.5-9.0Kg
|
3
|
加热功率
|
1200W
|
4
|
电磁泵电压
|
12V-18V
|
5
|
电磁泵功率
|
120W-160W
|
6
|
波峰高度
|
5mm
|
7
|
电磁泵调整方式
|
电磁频率连续调整
|
8
|
波峰稳定控制
|
负反馈自动控制
|
9
|
电源
|
380V三项交流
|
10
|
炉子重量
|
9KG
|
11
|
外形尺寸
|
250mm*250mm*470mm
|
|
