电子产品老化房

一、产品简介

电子产品老化房,是针对高性能电子产品(如:计算机整机,显示器,终端机,车用电子产品,电源供应器,主机板、监视器、交换式充电器等)仿真出一种高温、恶劣环境测试的设备,是提高产品稳定性、可靠性的重要实验设备、是各生产企业提高产品质量和竞争性的重要生产流程,该设备广泛应用于电源电子、电脑、通讯、生物制药等领域。根据不同的要求配置主体系统、主电系统、控制系统、加热系统、温度控制系统、风力恒温系统、时间控制系统、测试负载等,通过此测试程序可检查出不良品或不良件。

二、技术规格说明



1.  温度特性

(1).   温度范围:RT~+70℃;

(2).   分布均匀度:±5(空室),

(3).   升温时间:RT℃~+40(30分钟)

4).   降温时间  40℃~RT(30分钟 空载)

2.  结构材质:

(1). 材质:老化间墙体材料采用加有阻燃剂的聚安脂发泡制作的双面彩钢保温板。厚度100mm,美观牢固,易拆装,耐高温超过100

(2).  门的宽、高为160cm×200cm×10cm

(3).  窗的宽、高为60cm×40cm,为双层钢化玻璃。

(4). 老化房为五面或六面保温,保温墙厚度为100mm

3.  控制特点:

(1).   温度控制精度:0.1(解析精度)

(2).   温度控制范围:RT 70℃温度范围内可任意设定;

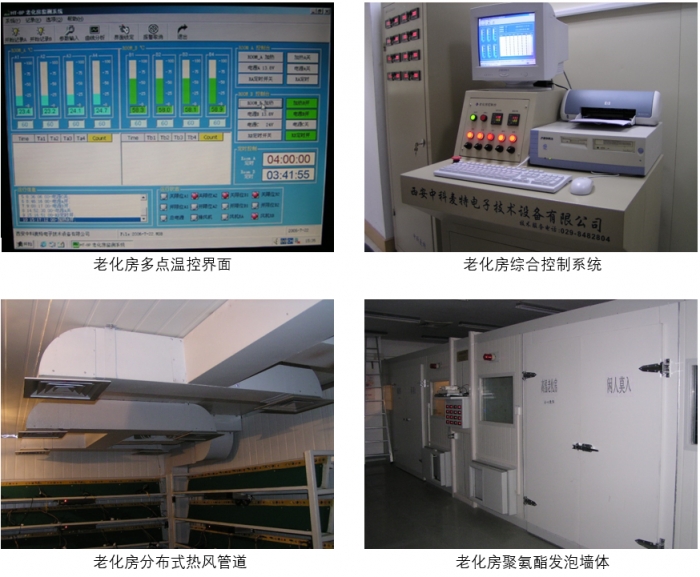

(3).   温控系统:用一台品牌电脑和西门子控温模块PLC(本公司无铅回流焊机采用),控制老化房的温度。HT-6P温度场检测记录系统,可对老化房运行情况、故障情况、温度数据自动记录。对老化房使用中的温度分布可做动态记录,以便调整老化房的热供应分布,使有效老化区域的温度场变化控制在电子产品老化温度的工艺窗口内。便于工艺分析和电子产品的质量问题追溯;

(4).   加热控制方式:有6套加热风机组件为老化房提供热风。顶部设有热风进风口24个,下部设有回风口6个,使循环热风均匀。用6套独立的温度控制系统分别控制老化房不同点的温度,6个温度传感器探头分别位于6个台车附近,使老化温度显示能反映老化产品的温度;

(5).   排风降温系统:顶部设有热风排出电动窗4个,下部设有冷风进入电动窗2个,同时具用送排风风机一套。

(6).   老化时间设定:老化时间在电脑上设定,时间单位为 小时/分钟,用倒计时方法计时,当老化时间到时,自动切断加热器、DC Power电源.同时打开排风系统降温。

4.  保护装置:

(1).   超温保护:超过设定温度5(满载),自动切断加热电源,电器操作台指示灯及蜂鸣器报警,同时排气口和进气口的保温门打开,排气风机启动,直至温度达到要求;

(2).   空焚保护(风机故障报警)

     a在排風管道內裝有風壓感測器,当风机有故障或电动窗有故障时可声光报警提示;

     b为了保证控制系统运行的可靠性,在控制电路前端装有稳压电源。

 (3).   过电压欠相:当总电源超过电压的额定范围及相线接错、缺相时系统可显示故障状态并声光提示;

 (4).   超时保護:当老化时间超过设定时间5分钟时(系统通过定时器再次确认),系统将自动切断加热器、DC POWER电源,同时启动排风系统降温;

 (5).   报警功能:保护装置起动时,具有声光响应。

三、提供服务

可提供老化房技术及老化房产品
