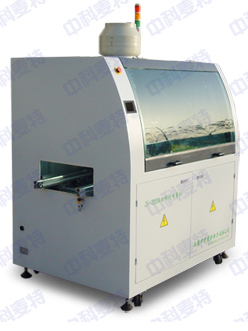

ZF-350A全自动助焊剂喷雾机
一.性能特点：
-
无杆气缸驱动自动喷枪进行扫描喷涂；
-
自动喷枪喷雾形状扇形/锥形可调，超低压雾化节省助焊剂；
-
PLC控制全部喷涂过程，手动/自动喷雾可自如切换，自动识别PCB的长/宽尺寸及传输速度；
-
可以和插件线/波峰焊机镶嵌连接，导轨角度3º~ 5º可调；
-
不锈钢链条传送PCB，运输速度可调；
-
手动丝杠调节导轨宽度；
-
流量计控制助焊剂喷涂量，电磁阀控制助焊剂液路；
-
助焊剂容器高位放置，助焊剂容量低限位声光报警；
-
传动链条穿越清洗盒自动清洗；
-
通风管、过滤网为简单的活动式结构，易于保养和维护；
-
具备强力排风功能，避免助焊剂气味外泄；
-
三色指示灯显示喷涂过程各种状态。
二.参数：
|
序号
|
名 称
|
参 数
|
|
01
|
PCB喷雾宽度
|
50-350mm
|
|
02
|
传送带速度
|
0～1800mm/min
|
|
03
|
传送带马达
|
单相220V 60W
|
|
04
|
传送角度
|
3 ~ 5º可调
|
|
05
|
喷涂量范围
|
10～100ml/min
|
|
06
|
助焊剂容量
|
容量12L
|
|
07
|
空气压力
|
4kg/cm2
|
|
08
|
排气功率
|
160W 16m3/min
|
|
09
|
总功率/电压
|
300W/ 220V 50Hz
|
|
10
|
外型尺寸
|
1500mm×1100mm×1650mm
|
|
11
|
重量（约）
|
300kg
|
ZF-500H全自动助焊剂喷雾机
一.性能特点：
-
无杆气缸驱动自动喷枪进行扫描喷涂；
-
自动喷枪喷雾形状扇形/锥形可调，超低压雾化节省助焊剂,配备喷雾液路清洗装置；
-
触摸屏+PLC控制全部喷涂过程，喷雾过程可视，自动识别PCB的长/宽尺寸及传输速度；
-
可以和插件线/波峰焊机镶嵌连接，导轨角度3º ~ 5º可调；
-
不锈钢链条传送PCB，运输速度触摸屏界面数字设定，闭环控制；
-
手动/电动、界面数字设定调节导轨宽度；
-
流量计控制助焊剂喷涂量，电磁阀控制助焊剂液路,使用防腐蚀接头及管路；
-
助焊剂容器低位放置，泵送助焊剂到恒压容器，助焊剂容量低限位声光报警；
-
传动链条穿越清洗盒，泵送清洗液循环清洗；
-
通风管、过滤网为简单的活动式结构，易于保养和维护；
-
具备强力排风功能，避免助焊剂气味外泄；
-
三色指示灯显示喷涂过程各种状态。
二.参数：
|
序号
|
名 称
|
参 数
|
|
01
|
PCB喷雾宽度
|
50-500mm
|
|
02
|
传送带速度
|
0～1800mm/min
|
|
03
|
传送带马达
|
单相220V 60W
|
|
04
|
调宽马达
|
单相220V 40W
|
|
05
|
液体磁力泵
|
单相220V 10W
|
|
06
|
传送角度
|
3 ~ 5º可调
|
|
07
|
喷涂量范围
|
10～100ml/min
|
|
|
助焊剂容量
|
容量12L
|
|
09
|
空气压力
|
4kg/cm2
|
|
10
|
排气功率
|
160W 16m3/min
|
|
11
|
总功率/电压
|
350W/ 220V 50Hz
|
|
12
|
外型尺寸
|
1500mm×1100mm×1650mm
|
|
13
|
重量（约）
|
300kg
|
|
