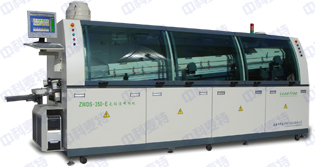

一.机器特点
-
流线型外观，模块化组合，适用于插装及贴片元件混装基板焊接。
-
采用专利技术《三相异步感应电磁泵》的波峰发生器，焊锡氧化量小，无任何转动部件，免维护。双波峰间距≤60mm,电路板焊接失温（ΔT）小。
-
1800mm预热区，四段单独闭环控制。采用热风＋红外的组合，热风加热具有大的热容量，红外升温快，温区温度均匀，结合热风及红外的优点，达到合理的预热工艺要求。
-
预热与锡炉之间设有热补偿装置，有效减小PCB失温。
-
中央控制器控制喷雾系统，无杆气缸或步进电机驱动自动喷枪扫描喷雾，喷雾量可定量调节，喷雾面积根据PCB的长度、宽度及传输速度自动适应调节。助焊剂与外界无接触,无挥发,无污染,助焊剂成份稳定无须维护。
-
配备助焊剂低限位自动补偿功能，及主储液桶液位低限报警。
-
专用加强型铝合金导轨，强度高，不易变形，钛合金运输链爪，适应不同板形。
-
导轨宽度调整采用同步调宽，极大避免回程误差，保证导轨平行度。可电动调和手调。
-
配备进板接驳装置。
-
闭环控制传输速度，PCB的传输速度及其稳定性直接影响焊接质量，在无铅焊接工艺中，焊接工艺窗口缩小，闭环控制的传输速度可有力保证焊接时间的精度。
-
锡炉升降进出均采用电动控制，锡炉第二波峰可调节为单向及双向流动，锡炉配有PCB中央支撑机构，氧化渣自动集中，便于清理。
-
Windows控制操作界面，人机对话方便，系统自动记录设备运行信息及报警信息。
-
中央控制器控制设备加热温度及大部分设备运作逻辑，主要控制电器采用国际名牌。
-
标准配置测温曲线功能，可测试PCB的焊接温度曲线，所有参数可在计算机保存。
-
锡炉温度控制采用双路独立控制，主控制出现故障，辅助控制可进行限温控制。
-
制冷系统使PCB按照工艺要求降温，降温迅速，最大限度减小焊脚脱离和丝巢现象。
-
具有锡温超温报警，锡面低限位报警和自动加锡功能。
-
配备链爪自动清洗装置。
二.技术参数
|
序号
|
项目
|
参数
|
|
01
|
波峰宽度
|
标准Max 350mm
|
|
02
|
波峰高度
|
一波15mm 二波 10mm
|
|
03
|
运输速度
|
0-2m/min
|
|
04
|
锡锅温控范围
|
40-350℃
|
|
05
|
预热器温控范围
|
40-180℃
|
|
06
|
印制板尺寸
|
50-350mm
|
|
07
|
定时开机
|
一星期循环，每日启动6次
|
|
08
|
焊锡角度
|
3º～5º 可微调
|
|
09
|
锡锅加热功率
|
三相220v 7.2Kw
|
|
10
|
预热加热功率
|
220v 3Kw×4
|
|
11
|
热风电机功率
|
三相380v 180w×2
|
|
12
|
波峰功率
|
3Kw×2
|
|
13
|
运输电机
|
单相220v 90w
|
|
14
|
洗爪泵
|
单相220v 30w
|
|
15
|
助焊剂泵
|
单相220v 30w
|
|
16
|
照明灯
|
单相220v 40w×2
|
|
17
|
锡锅容量
|
250Kg
|
|
18
|
助焊剂容量
|
20L
|
|
19
|
生产速度
|
1900PCS/8h（300mm×300mm）
|
|
20
|
外形尺寸
|
L 4100mm×W 1300mm×H 1700mm
|
|
21
|
自重
|
2000 Kg
|
|
22
|
冷却风机
|
单相220v 45w
|
|
23
|
总功率
|
34 Kw
|
|
24
|
供电电源
|
3相380v +5％ /-15％ 50Hz
|
|
25
|
气源
|
0.4
|
注：本公司不断致力于产品的改进与完善，具体技术说明及参数以我公司出具的书面方案为准。
|
