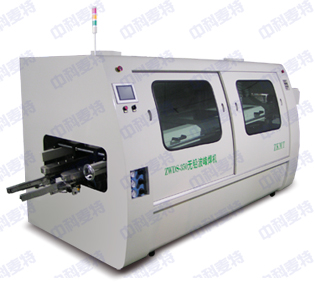

ZWDS-330-E2型机械泵无铅双波峰焊机
更新时间:2018-02-27 21:36:44    点击:817次



技术说明
进板接驳装置 联动式进板接驳
助焊剂喷雾系统
控制单元:可编程控制器(PLC)
驱动方式:无杆气缸驱动
工作模式:手动模式+自动模式(PCB进出/宽度自动识别调节)
系统控制:喷雾剂定量微调装置
预热系统
预热长度:1500mm
预热方式:全红外系统(三段)
发热器件:远红外线石英发热管(铺设不锈钢网保护)
温控方式:PID +SSR温度控制
波峰发生装置
炉体进出控制:手动进出升降控制
波峰发生模式:机械泵
温控方式:PID +SSR温度控制
波峰喷嘴:双波峰喷嘴(紊乱波+宽平波)
制冷系统
制冷方式:强制风冷
风嘴结构:百叶出风口
导轨传输系统
导轨角度显示:指针角度示意显示
导轨材质:新型铝合金导轨
调宽方式:手动同步调宽
指爪形式:双钩爪
洗爪装置:泵送洗爪液+刷洗盒
控制系统
控制方式:LCD触摸屏控制,界面操作简单,方便
温控方式:PID +SSR温度控制
软件功能:实时监控,操作记录,数据存储
技术参数
组件
项目
参数
传输
运输速度 0-2m/min
进板高度 740±20mm
焊锡角度 3º~5º 可微调
PCB传输方向 左→右(面向设备操作面)
印制板尺寸 50-330mm
运输电机 单相220v 90w
生产速度 1900PCS/8h(300mm×300mm)
洗爪泵 单相220v 30w
助焊剂
助焊剂容量 12L
预热
预热器温控范围 40-180℃
预热加热功率 220v 3Kw×3
锡炉
锡锅容量 300Kg
锡锅温控范围 40-350℃
波峰宽度 标准Max 350mm
波峰高度 一波12mm 二波 10mm
锡锅加热功率 三相220v 1500w×9
波峰功率 0.18Kw×2
波峰驱动 机械泵
冷却
冷却系统 单相220v 0.37Kw(风冷)
其它
定时开机 一星期循环,每日启动6次
自重 约1200 Kg
外形尺寸 约L3650mm×W1200mm×H1650mm
启动功率 24Kw
运行功率 约8Kw
供电电源 3相380v +5% /-15% 50Hz
气源 0.4Mpa

注:本公司不断致力于产品的改进与完善,具体技术说明及参数以我公司出具的书面方案为准。
